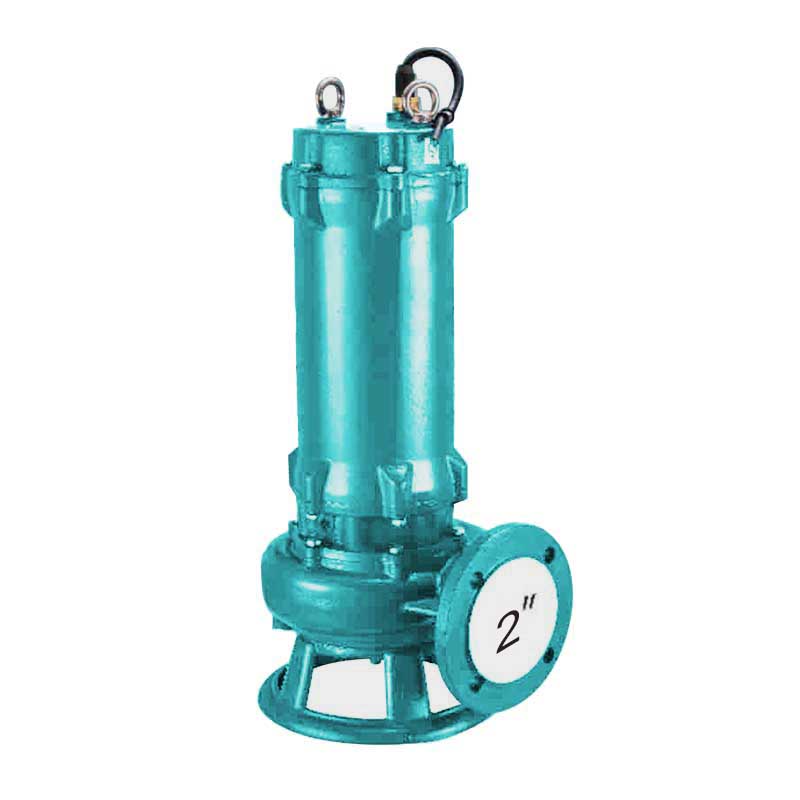

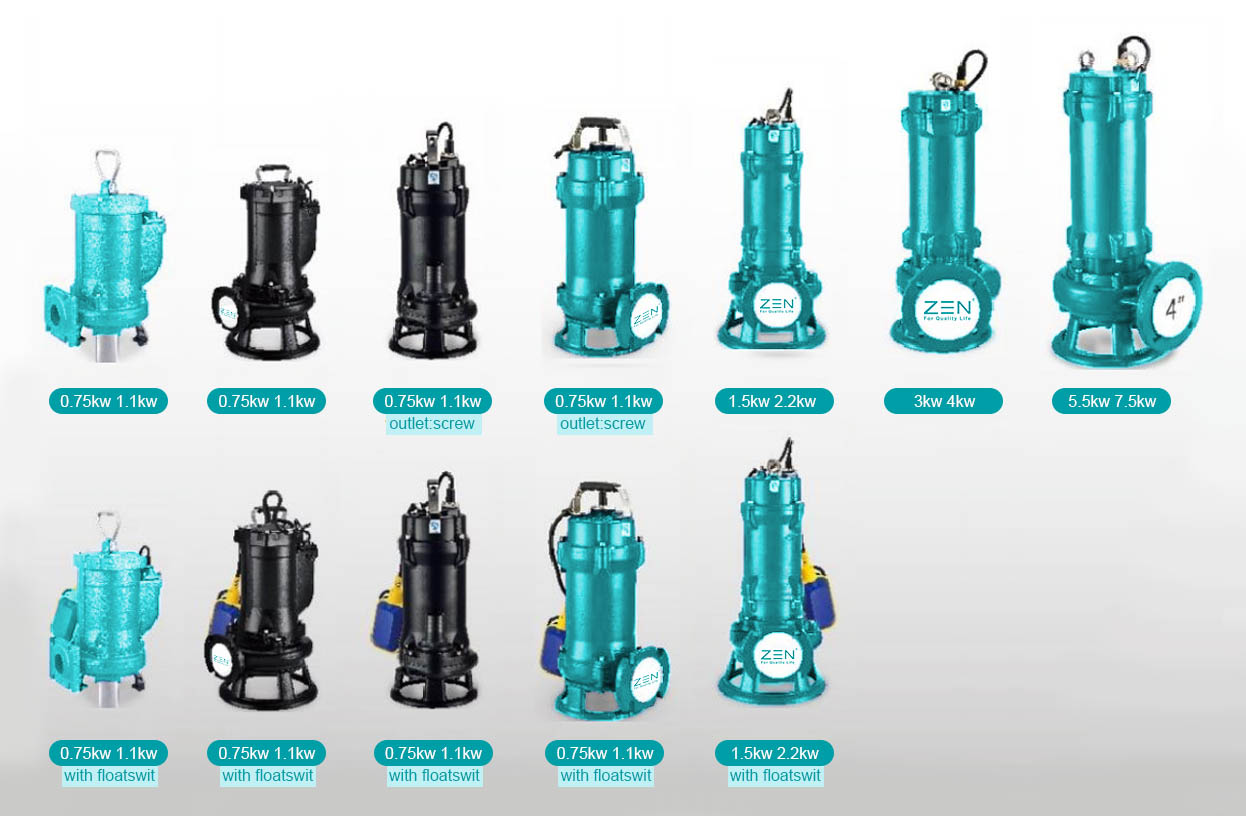

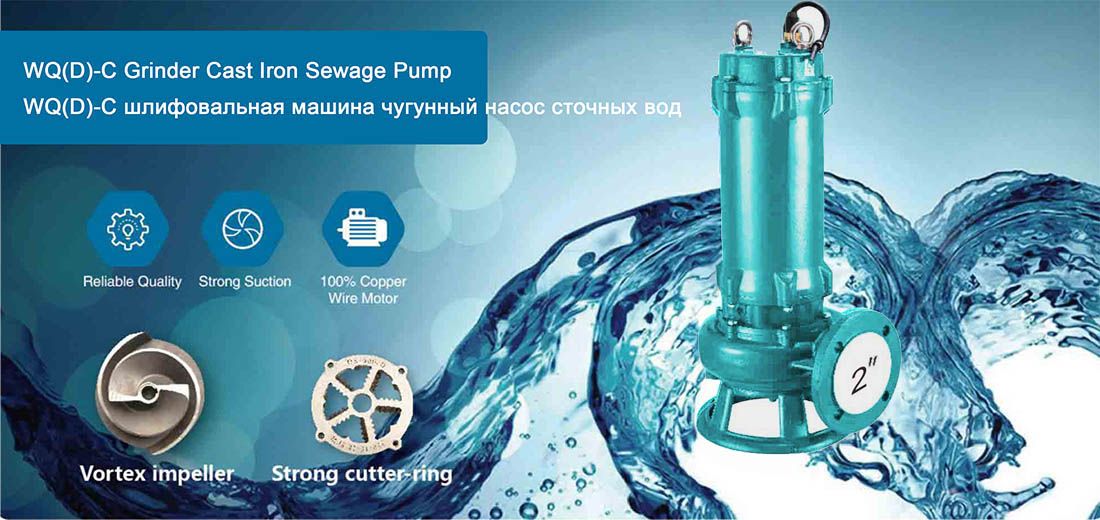

WQD - Mesin Penggiling C 2P Pompa Limbah Besi Cor adalah pompa limbah submersible dasar dengan impeler pusaran. Ada berbagai macam model yang tersedia, yang dapat dengan mudah dipasang bersama dengan sistem kopling rel atau digunakan secara terpisah dengan sambungan selang atau flensa fleksibel. Memiliki keandalan dan daya tahan yang sangat baik, pompa harus terendam seluruhnya di dalam air selama pengoperasian. Itu dapat beroperasi terus menerus untuk waktu yang lama. Dengan demikian, mereka berkontribusi pada pengoperasian peralatan yang stabil di stasiun pompa dan instalasi pengolahan air limbah, dan juga membantu mengurangi biaya pemeliharaan secara signifikan. Pompa ini secara aktif digunakan di banyak instalasi pengolahan air limbah, stasiun pompa, fasilitas pengendalian banjir, dan taman air. Singkatnya, seri WQ mencerminkan pengalaman dan keahlian kami selama bertahun-tahun, dan oleh karena itu dapat diterapkan di berbagai bidang dan aplikasi.
|
Basis kabel resin epoksi Inti kabel resin epoksi dapat mencegah kelembapan masuk ke motor melalui inti. |
|
Perlindungan motor pemotongan otomatis Pematian perlindungan termal otomatis Jika mesin bekerja dengan daya yang tidak normal dan berlebihan, pemutus sirkuit akan aktif dan secara otomatis memutus daya. |
|
Besi cor presisi yang indah Menggunakan 3 buah bearing berat dari 3kw. |
|
Segel mekanis Segel mekanis ganda terdiri dari dua silikon karbida untuk memastikan efek penyegelan yang optimal. |

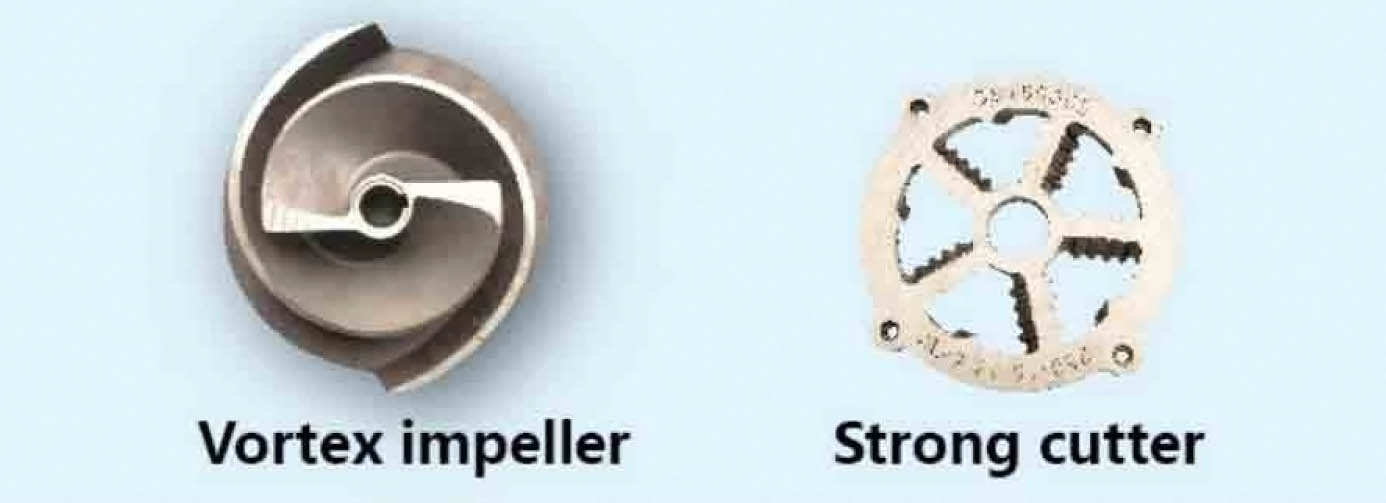

impeler mesin pemotong dengan cincin pemotong
1. Impeler struktural non-pemblokiran dengan hak desain.
2 Bahan untuk impeller dan cincin pisau: baja tahan karat kromium tinggi 420, kekerasan HRC 49 - 52, memiliki ketahanan aus yang baik.

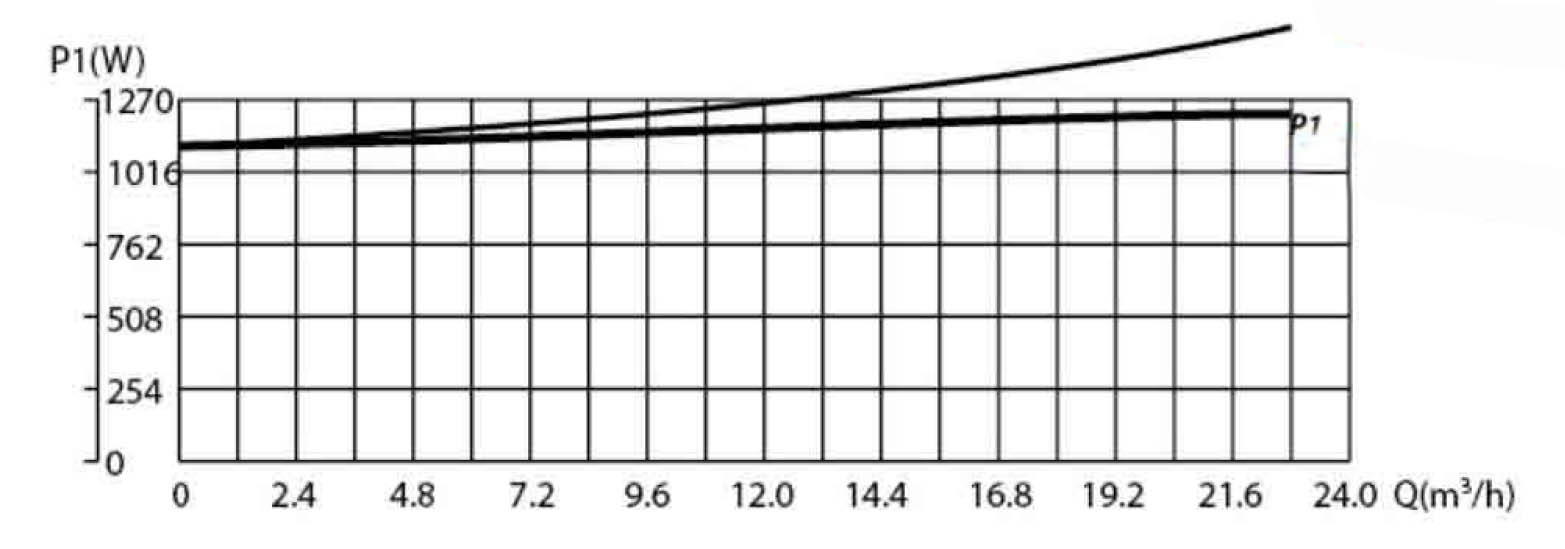

Pompa air limbah konvensional memerlukan daya yang tinggi jika menggunakan titik aliran yang besar. Motor memanas dan terbakar.
Pompa Z三N WQ (D) - C dapat menggunakan aliran di setiap titik. Kekuatannya hampir sama. Temperatur mesin hampir sama.
|
|
Proyek |
Keterangan |
|
Pembatasan penggunaan |
Suhu cair |
0~40℃（32~104°F） |
|
Aplikasi |
Air limbah dari tempat tinggal. |
|
|
Jenis |
Frekuensi |
50Hz |
|
Mesin |
2P(2900Rpm) penerbangan berbentuk H kering |
|
|
Isolasi |
Ben B (Kategori F dalam opsi) |
|
|
Perlindungan |
IP68 |
|
|
Pembela |
Pemutus sirkuit perlindungan termal satu fase (tiga fase nol) |
|
|
Hubungan |
Bola |
|
|
M.Zel |
Segel M. ganda |
|
|
Roda |
Pusaran |

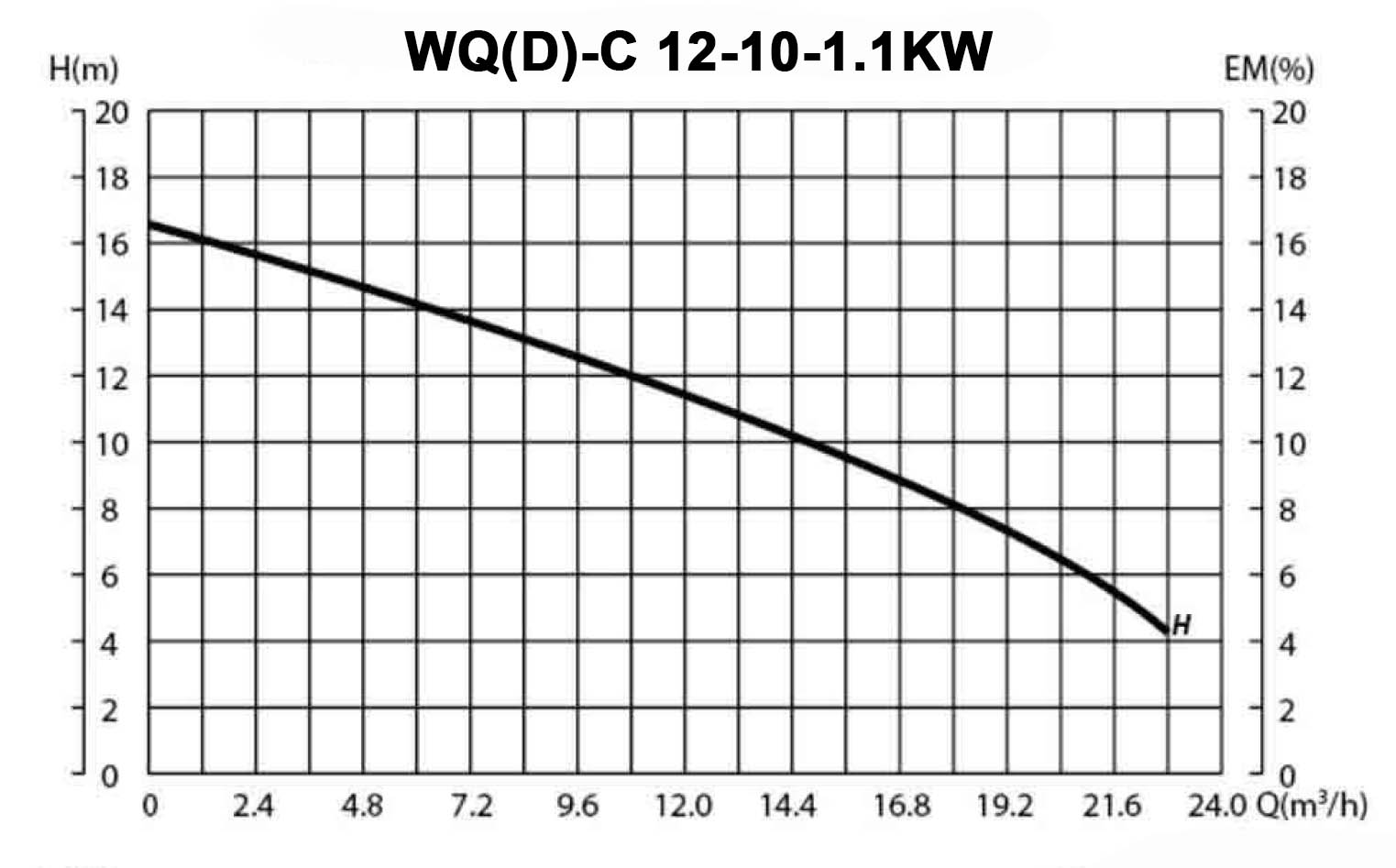

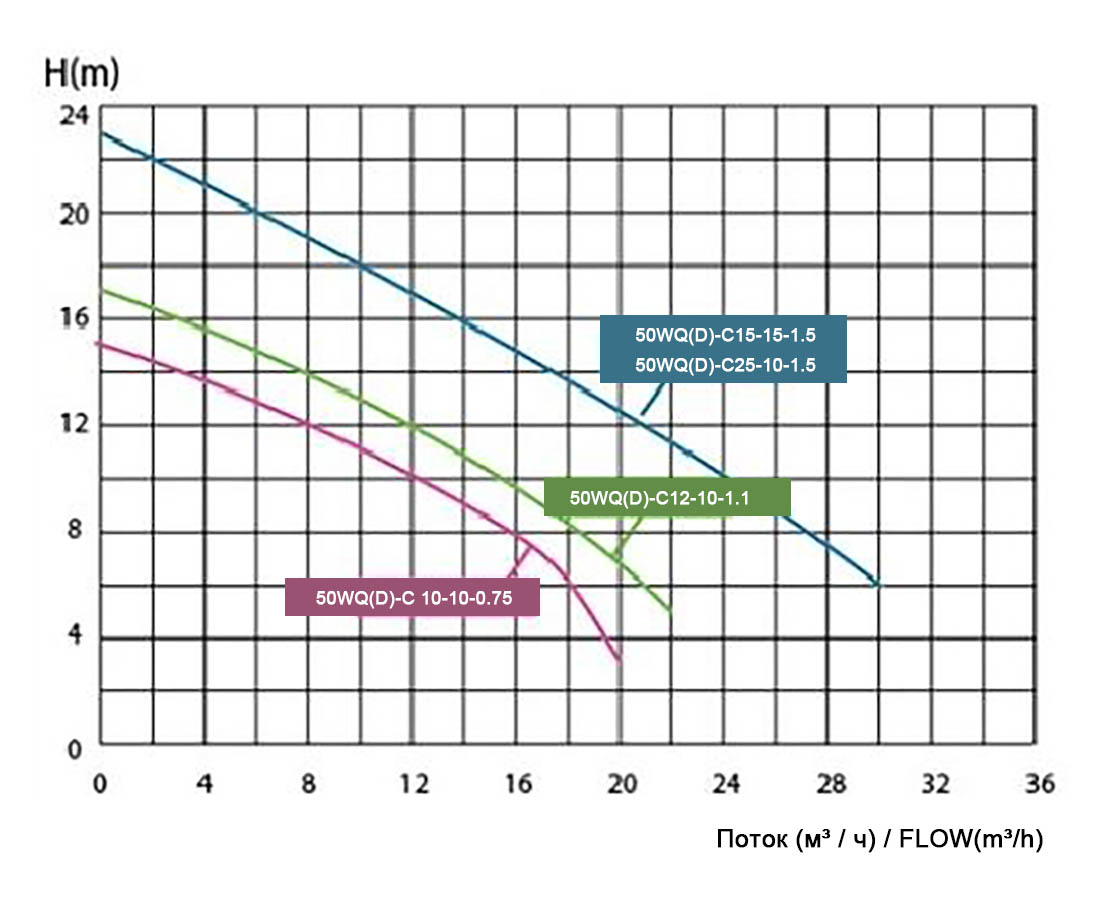

Kurva kinerja (O.75kW - 1.5kW)
Tabel karakteristik (O.75kW - 1.5kW)
|
Model |
penerbangan berbentuk H yang digerakkan P2 (kw) |
Q(m³/jam) |
0 |
4 |
8 |
12 |
16 |
20 |
22 |
28 |
30 |
|
|
Kw |
Hp |
Q(L/mnt) |
0 |
67 |
133 |
200 |
267 |
333 |
367 |
467 |
500 |
|
|
50WQ(D)-C10-10-0,75 |
0.8 |
1 |
H(m) |
15 |
14 |
12 |
10 |
8 |
3 |
|
|
|
|
50WQ(D)-C12-10-1.1 |
1.1 |
1.5 |
17 |
15 |
14 |
12 |
10 |
6.5 |
5 |
|
|
|
|
50WQ(D)-C15-15-1.5 |
1.5 |
2 |
23 |
21 |
19 |
17 |
15 |
13 |
12 |
7 |
6 |
|
|
65WQ(D)-C25-10-1.5 |
1.5 |
2 |
23 |
21 |
19 |
17 |
15 |
13 |
12 |
7 |
6 |
|

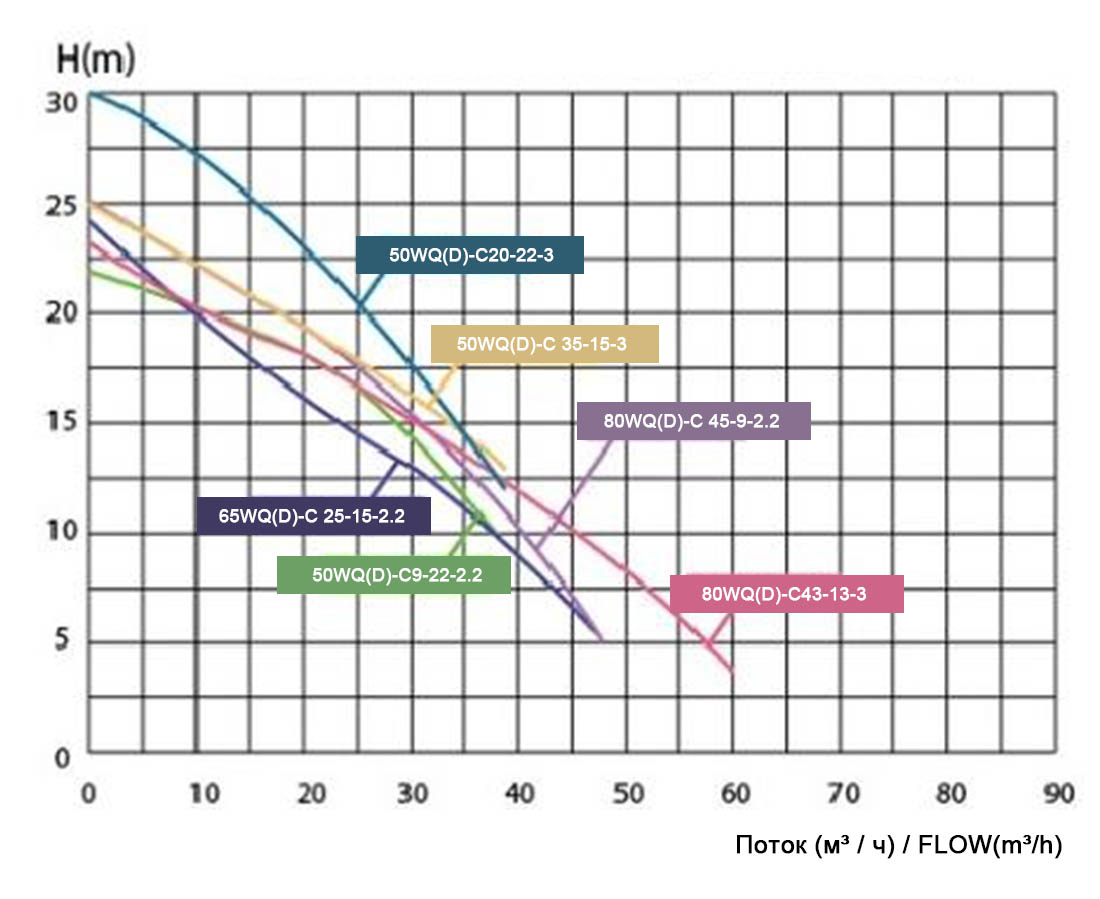

Kurva kinerja (2.2kW - 3kW)
|
Model |
penerbangan berbentuk H yang digerakkan P2 (kw) |
Q(m³/jam) |
0 |
0 |
20 |
30 |
38 |
47 |
60 |
70 |
80 |
90 |
|
|
Kw |
Hp |
Q(L/mnt) |
0 |
67 |
333 |
500 |
633 |
783 |
1000 |
1167 |
1333 |
1500 |
|
|
50WQ(D)-C9-22-2.2 |
2.2 |
3 |
H(m) |
22 |
20 |
18 |
14 |
10 |
|
|
|
|
|
|
65WQ(D)-C25-15-22 |
2.2 |
3 |
24 |
20 |
16 |
13 |
10 |
5.5 |
|
|
|
|
|
|
80WQ(D)-C45-9-2.2 |
2.2 |
3 |
25 |
22 |
19 |
15 |
11 |
|
|
|
|
|
|
|
50WQ(D)-C20-22-3 |
3 |
4 |
32 |
27 |
23 |
17 |
13 |
|
|
|
|
|
|
|
50WQ(D)-C35-15-3 |
3 |
4 |
25 |
22 |
19 |
16 |
13 |
|
|
|
|
|
|
|
80WQ(D)-C43-13-3 |
3 |
4 |
23 |
20 |
18 |
15 |
13 |
9 |
3.5 |
|
|
|
|

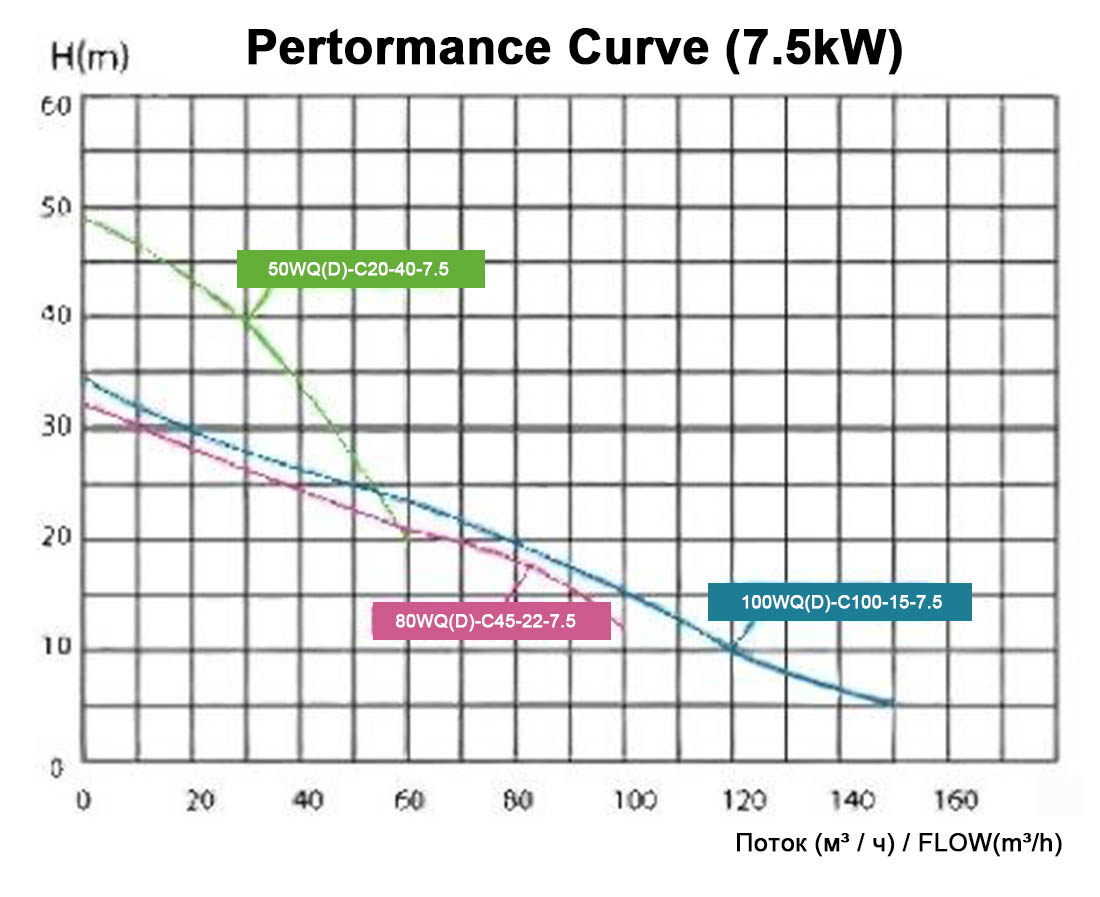

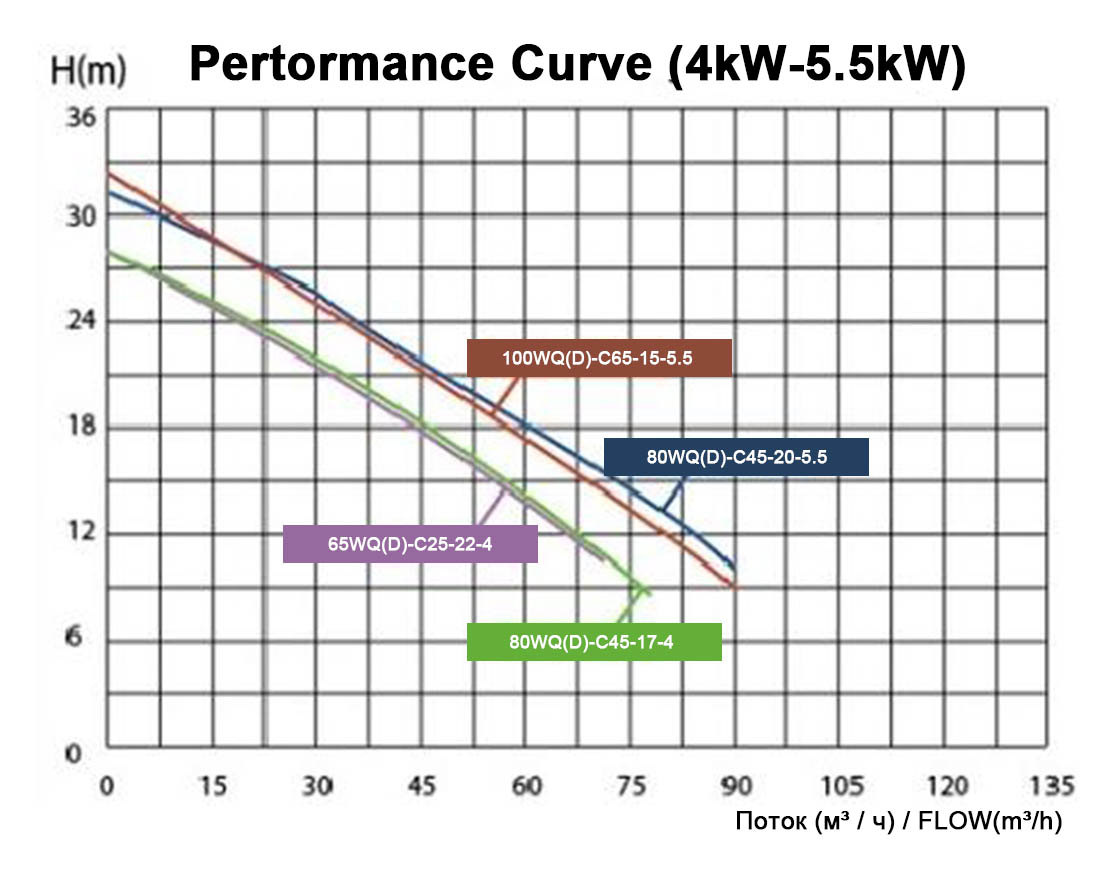

Tabel karakteristik (4kw-7.5kw)
|
Model |
penerbangan berbentuk H yang digerakkan P2 (kw) |
Q(m³/jam) |
0 |
10 |
20 |
30 |
38 |
47 |
60 |
70 |
76 |
90 |
100 |
107 |
120 |
150 |
|
|
Kw |
Hp |
Q(L/mnt) |
0 |
167 |
333 |
500 |
633 |
783 |
1000 |
1167 |
1267 |
1500 |
1667 |
1783 |
|
|
|
|
65WQ(D)-C25-22-4 |
4 |
5.5 |
H(m) |
28 |
26 |
24 |
22 |
19 |
17 |
14 |
10 |
|
|
|
|
|
|
|
80WQ(D)-C45-17-4 |
4 |
5.5 |
28 |
26 |
23 |
21 |
19 |
17 |
14 |
10 |
8.5 |
|
|
|
|
|
|
|
80WQ(D)-C45-20-5.5 |
5.5 |
7.5 |
31 |
29 |
27 |
26 |
23 |
21 |
18 |
16 |
14 |
10 |
|
|
|
|
|
|
100WQ(D)-C65-15-5.5 |
5.5 |
7.5 |
32 |
29 |
26 |
25 |
22 |
20 |
18 |
15 |
13 |
9 |
|
3 |
|
|
|
|
50WQ(D)-C20-40-7.5 |
7.5 |
10 |
49 |
46 |
44 |
40 |
35 |
29 |
20 |
|
|
|
|
|
|
|
|
|
80WQ(D)-C45-22-7.5 |
7.5 |
10 |
32 |
30 |
28 |
26 |
25 |
23 |
21 |
20 |
18 |
16 |
12 |
|
|
|
|
|
100WQ(D)-C100-15-7.5 |
7.5 |
10 |
34 |
31 |
29 |
28 |
26 |
25 |
23 |
21 |
20 |
17 |
15 |
|
10 |
5 |
|
|

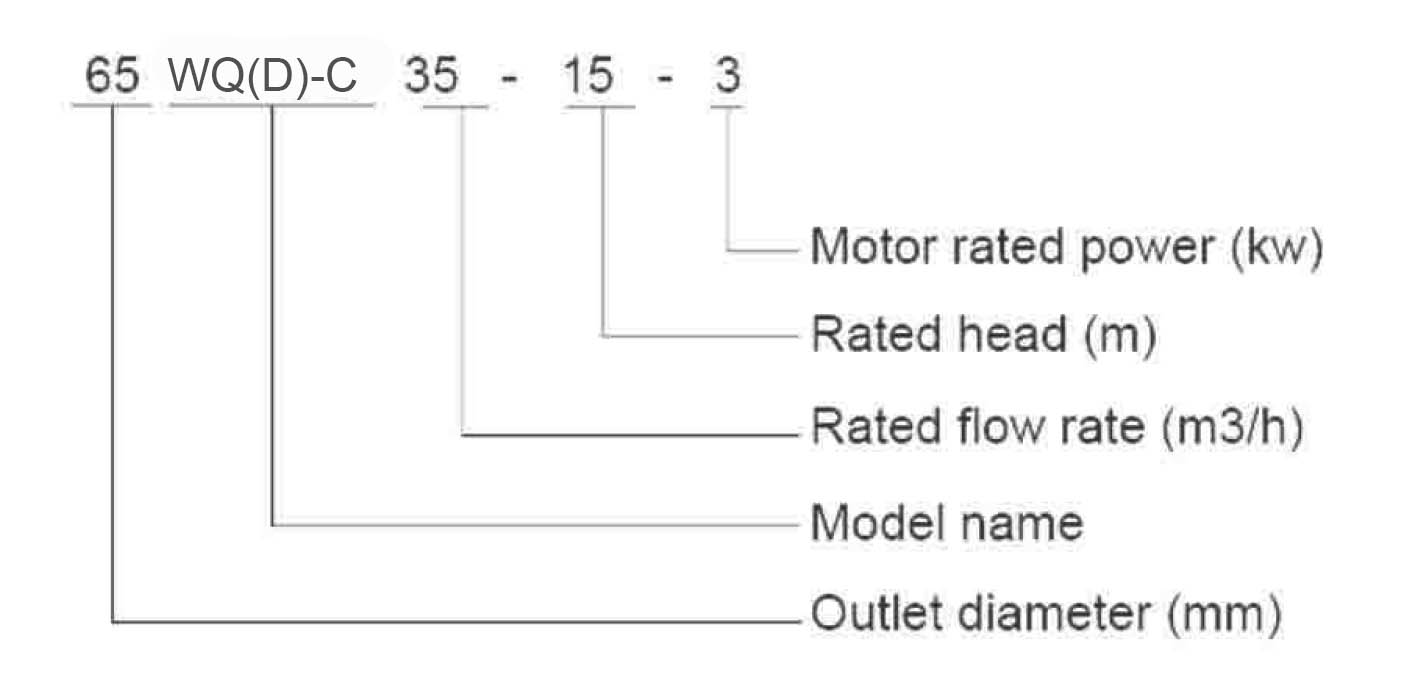

Ekstrim |
Model |
Ekspor HP(kW) |
sedikit inci (mm) |
Tahap φ |
Mari kita mulai |
Standar |
Saluran padat mm（Inci） Tanpa memotong cincin |
|
|
m-m³/jam |
kaki-GPM |
|||||||
|
2P |
50WQ(D)-C10-10-0,75 |
1(0,75) |
2"(50) |
1 |
Langsung |
10-10 |
32.8-36.7 |
20(0,8) |
|
3 |
||||||||
|
50WQ(D)-C12-10-1.1 |
1.5(1.1) |
2"(50) |
1 |
Langsung |
10-12 |
22.8-44 |
20(0,8) |
|
|
3 |
||||||||
|
50WQ(D)-C15-15-1.5 |
2(1.5) |
2"(50) |
1 |
Langsung |
15-15 |
49.2-55 |
20(0,8) |
|
|
3 |
||||||||
|
65WQ(D)-C25-10-1.5 |
2(1.5) |
2,5”(65) |
3 |
Langsung |
10-25 |
32.8-91.7 |
26(1) |
|
|
50WQ(D)-C9-22-2.2 |
3(2.2) |
2"(50) |
3 |
Langsung |
22-9 |
72.2-33 |
20(0,8) |
|
|
65WQ(D)-C25-15-2.2 |
3(2.2) |
2,5"(65) |
3 |
Langsung |
15-25 |
49.2-91.7 |
26(1) |
|
|
80WQ(D)-C45-9-2.2 |
3(2.2) |
3”(80) |
3 |
Langsung |
9-45 |
29.5-165 |
32(1.25) |
|
|
50WQ(D)-C20-22-3 |
4(3) |
2"(50) |
3 |
Langsung |
22-20 |
72.9-73.3 |
20(0,8) |
|
|
65WQ(D)-C35-15-3 |
4(3) |
2,5”(65) |
3 |
Langsung |
15-35 |
49.2-128.3 |
26(1) |
|
|
80WQ(D)-C43-13-3 |
4(3) |
3"(80) |
3 |
Langsung |
13-43 |
42.7-157.7 |
2( 1,25) |
|
|
65WQ(D)-C25-22-4 |
5.5(4) |
2,5”(65) |
3 |
Langsung |
22-25 |
72.2-91.7 |
26(1) |
|
|
80WQ(D)-C45-17-4 (Versi efektif) |
5.5(4) |
3"(80) |
3 |
Langsung |
17-45 |
55.8-165 |
32(1.25) |
|
|
80WQ(D)-C30-25-4 |
5.5(4) |
3"(80) |
3 |
langsung |
25-30 |
82-110 |
32(1.25) |
|
|
80WQ(D)-C45-20-5.5 |
7.5(5.5) |
3”(80) |
3 |
langsung |
20-45 |
65.6-165 |
32(1.25) |
|
|
100WQ(XD)-C65-15-5.5 |
7.5(5.5) |
4"(100) |
3 |
langsung |
15-65 |
49.2-238.3 |
40(1.5) |
|
|
50WQ(D)-C20-40-7.5 |
10(7.5) |
2"(50) |
3 |
langsung |
40-20 |
131.2-73.3 |
20(0,8) |
|
|
80WQ(D)-C45-25-7.5 |
10(7.5) |
3”(80) |
3 |
langsung |
25-45 |
82-165 |
32(1.25) |
|
|
100WQ(D)-C100-15-7.5 |
10(7.5) |
4"(100) |
3 |
langsung |
15-100 |
49.2-366.7 |
40(1.5) |
|
|

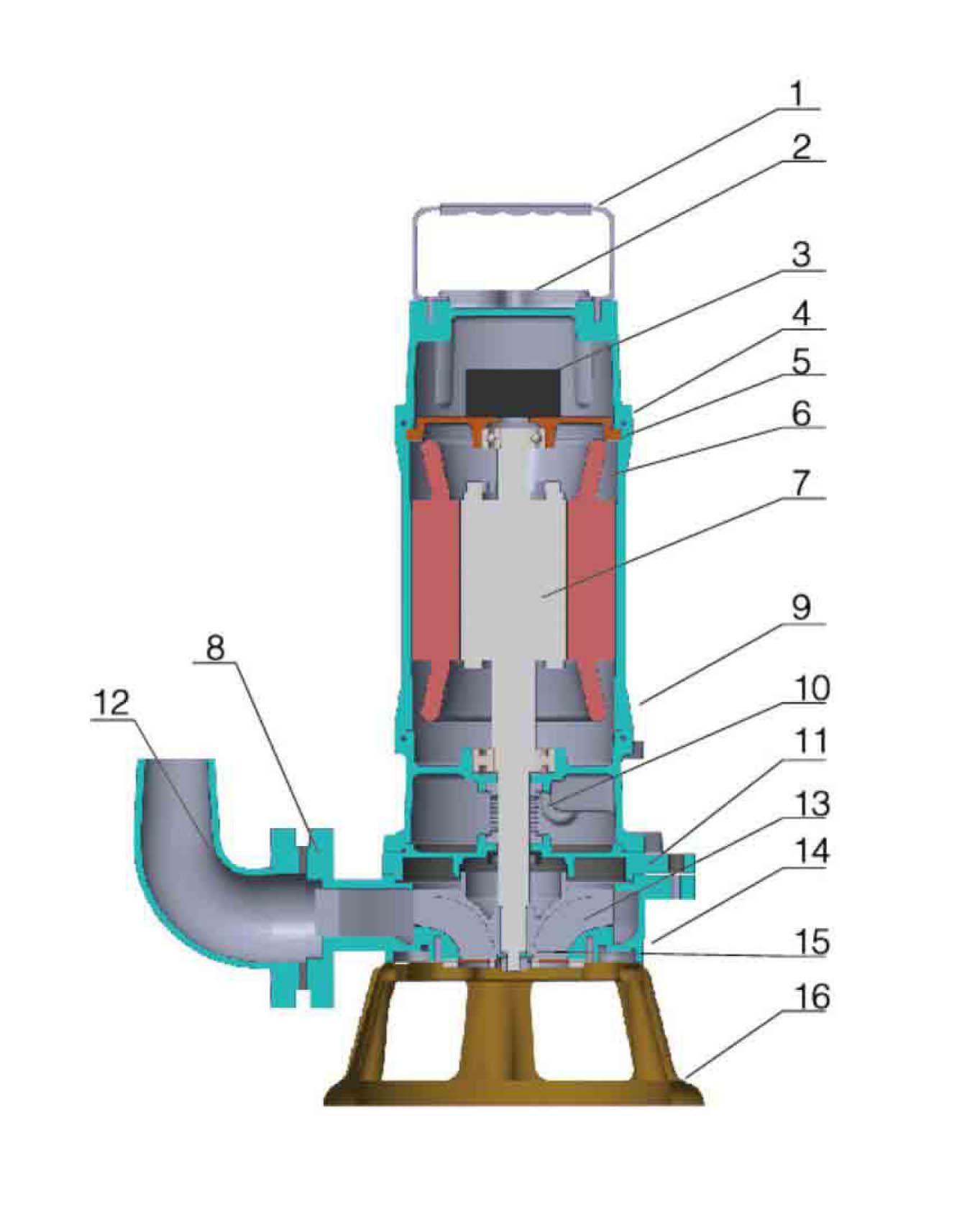

1 |
Pena |
9 |
Rumah mesin |
|
2 |
Kabel |
10 |
Pencetakan mekanis |
|
3 |
Kondensator |
11 |
Baut |
|
4 |
Topi |
12 |
Siku |
|
5 |

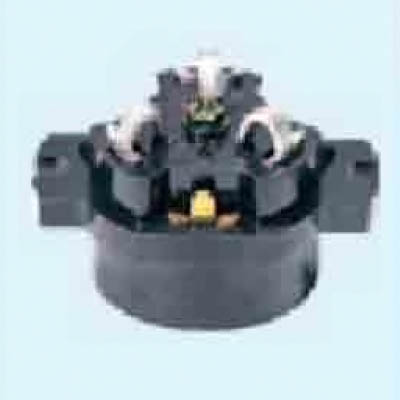

Perlindungan termal |
13 |
pendorong |
|
6 |
stator |
14 |
Rumah pompa |
|
7 |

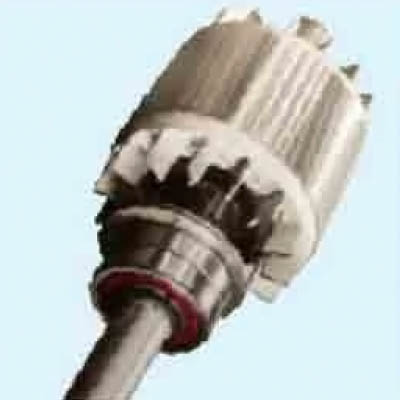

Rotor |
15 |
cincin pemotongan |
|
8 |
KELUAR |
16 |
Basis |
|

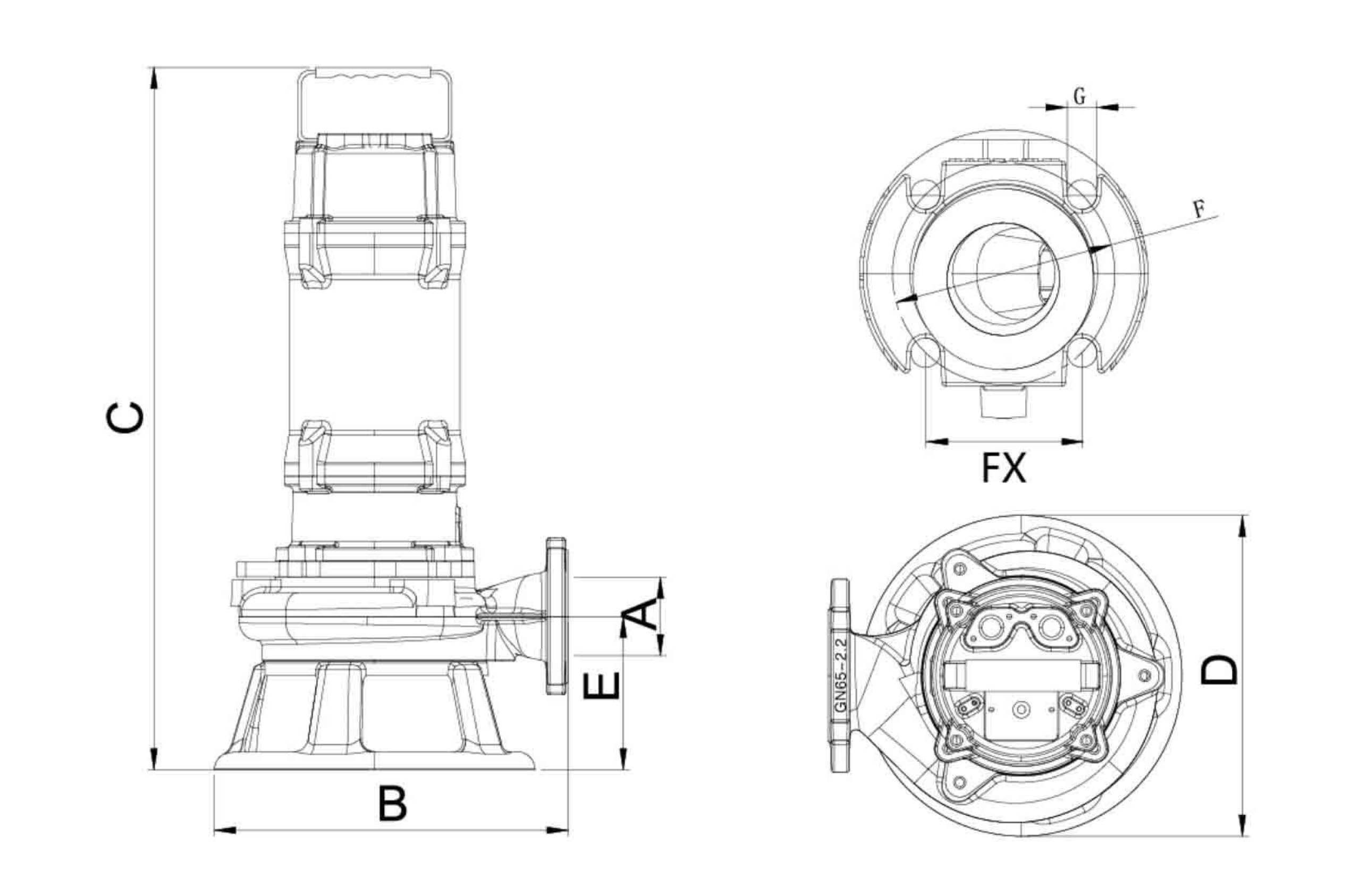

Model |
berat(kg)(Ib) |
Ukuran (mm) |
||||||
|
1Φ3Φ |
A |
B |
C |
D |
E |
F |
G |
|
|
50WQ(D)-C10-10-0,75 |
23.55(51.92) |
40 |
205 |
430 |
175 |
74 |
110 |
15 |
|
50WQ(D)-C12-10-1.1 |
23.7(52.2) |
40 |
205 |
430 |
175 |
74 |
110 |
15 |
|
50WQ(D)-C15-15-1.5 |
37.25(82.1) |
50 |
250 |
568 |
240 |
117 |
110 |
15 |
|
65WQ(D)-C25-10-1.5 |
36.1(79.6) |
50 |
250 |
568 |
240 |
117 |
110 |
15 |
|
50WQ(D)-C-22-2.2 |
40.1(88.4) |
65 |
295 |
585 |
265 |
127 |
130 |
15 |
|
65WQ(D)-C25-15-2.2 |
41.4(91.3) |
65 |
295 |
585 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C45-9-2.2 |
43.4(95.7) |
65 |
295 |
585 |
265 |
127 |
130 |
15 |
|
50WQ(D)-C20-22-3 |
45.8(101) |
50 |
280 |
575 |
240 |
123 |
110 |
15 |
|
65WQ(D)-C35-15-3 |
466(102.7) |
50 |
280 |
575 |
240 |
123 |
110 |
15 |
|
80WQ(D)-C43-13-3 |
47.4(104.5) |
50 |
280 |
575 |
240 |
123 |
110 |
15 |
|
65WQ(D)-C25-22-4 |
52.2(115.1) |
65 |
315 |
590 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C45-17-4 (Versi efektif) |
52.9(116.6) |
65 |
315 |
590 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C30-25-4 |
53,5(117,9) |
65 |
315 |
590 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C45-20-5.5 |
6215(137) |
80 |
325 |
650 |
268 |
131 |
160 |
18 |
|
100WQ(D)-C65-15-5.5 |
63.6(140.2) |
80 |
325 |
650 |
268 |
131 |
160 |
18 |
|
50WQ(D)-C20-40-7.5 |
70.8(156.1) |
80 |
335 |
660 |
285 |
137 |
160 |
18 |
|
80WQ(D)-C45-25.75 |
72(158.7) |
80 |
335 |
660 |
285 |
137 |
160 |
18 |
|
100WQ(D)-C100-15-7.5 |
73,5(162) |
80 |
335 |
660 |
285 |
137 |
160 |
18 |
